IlAllen-Bradley 1785- bcmhuwa modulu ta 'komunikazzjoni wirt li jintuża mal-pjattaforma tal-kontrollur PLC5. Dan il-modulu huwa chassis ta 'slott wieħed li jintuża biex jipprovdi s-sensja tal-komunikazzjoni u l-kapaċità ta' bidla minn proċessur PLC primarju għal proċessur PLC5 stand-by. Dan il-modulu huwa kapaċi jipprovdi veloċità għolja Highway Plus (DH +) u backup tal-komunikazzjoni I \/ O (RIO) mill-bogħod permezz tal-link tas-serje b'veloċità għolja (HSSL) b'veloċità ta 'bidla sa 1.2 megabaud.
Numru tat-telefon
Applikazzjonijiet ewlenin
1. Kontroll tal-komunikazzjoni I \/ O mill-bogħod
- Bħala modulu PLC -5 scanner remote I \/ O, huwa jappoġġja komunikazzjoni tan-netwerk Rio (remote I \/ O)
- Tista 'tmexxi sa 32 xtillieri I \/ O remoti (distanza massima 3048 metru, rata 57.6kbps)
- Tipikament użat f'linji ta 'produzzjoni mqassma (bħal workshops ta' wweldjar tal-karozzi, sistemi ta 'għażla tal-loġistika)

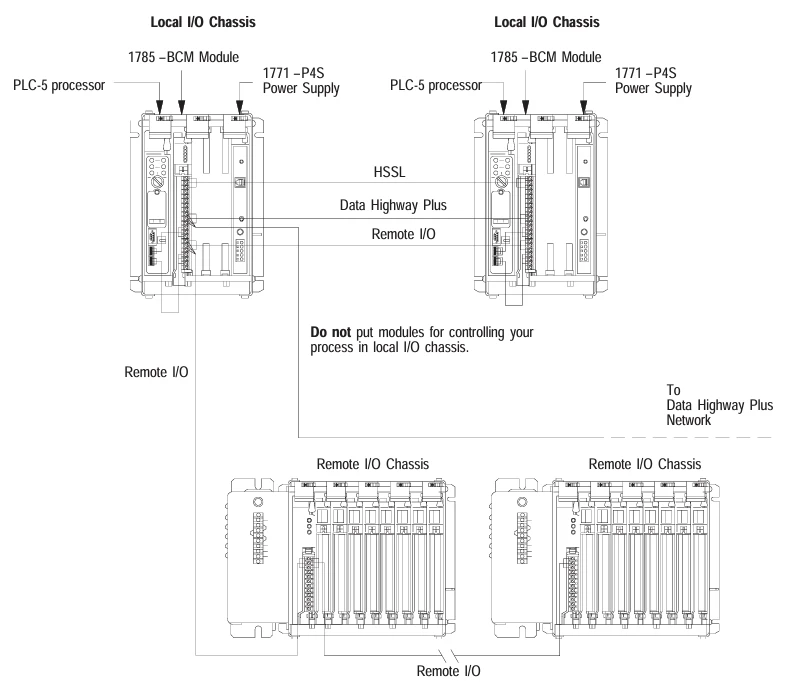

2. Kostruzzjoni tas-sistema żejda
- Jappoġġja l-konfigurazzjoni ta 'standby hot-machine doppja (teħtieġ żewġ proċessuri PLC -5)
- Ibdel awtomatikament il-kaptan tal-istazzjon difettuż, il-ħin tal-qlib huwa inqas minn jew daqs 100ms, biex jiżgura l-kontinwità tal-proċessi ewlenin
- Użat ħafna f'industriji bħal petrokimiċi u elettriku li ma jistgħux jingħalqu
3. Konverżjoni ta 'Protokoll b'ħafna netwerks
- Irrealizza d-dejta li tgħaqqad bejn in-netwerks RIO u DH + biex issolvi l-problema ta 'interkonnessjoni eteroġenja tan-netwerk
- Appoġġ għall-funzjoni tat-trasferiment tal-blokka, trasmissjoni effiċjenti ta 'blokki ta' dejta kbar bħal kwantitajiet analoġiċi
- Il-modulu għandu LEDs dijanjostiċi tal-komunikazzjoni built-in biex jillokalizzaw malajr l-għoqiedi tal-ħsarat tan-netwerk
Speċifikazzjonijiet Tekniċi
| Manifattur | Rockwell Automation |
| Driegħ tal-wajers | 1771- wg |
| Interfaċċa DH + \/ Rio | 2 |
| Interfaċċa ta 'rabta serjali b'veloċità għolja | 1 |
| Tip ta 'modulu | Modulu ta 'komunikazzjonijiet ta' backup |
| Numru tal-Parti \/ Katalogu Nru. | 1785- bcm |
| Marka | Allen-Bradley |
| Proċessuri kompatibbli | Plc -5 \/ 15 Serje B, -5 \/ 20, {-5 \/ 25, {-5 \/ 30, {{-5 \/ 40, u {{-5 \/ 60 |
| Post tal-modulu | 1771 Chassis I \/ O (Lokali) |
| Postijiet ta 'keying | bejn 8 u 10 bejn 34 u 36 |
| Relay tal-Klijent | .25A @ 24V DC (Resistive) |
| HSSL | tikkomunika ma '1.2 megabaud |
| Temperatura operattiva | 0 deg. Celsius sa 60 grad. Celsius (32 grad Fahrenheit sa 140 grad Fahrenheit) |
| Ċertifikazzjoni | UL - Tagħmir ta 'Kontroll Industrijali, E65584 CSA - Klassi 1, Diviżjoni 2, LR69960C |
| Komunitajiet tal-karozzi tal-linja | PCI Lokali 2.3 Konformi |
| LEDs | 1 dijanjosi \/ status għal kull kanal |
| Moduli massimi għal kull sistema | 4 |
| Kisi | Kisja konformali |
| Qawwa esterna meħtieġa | Xejn |
| Dewmien tipiku tas-sinjal AC (OFF) | 29 (+ \/ - 8) ms |
| Dewmien tipiku tas-sinjal DC (OFF) | 30 (+ \/ - 7) ms |
