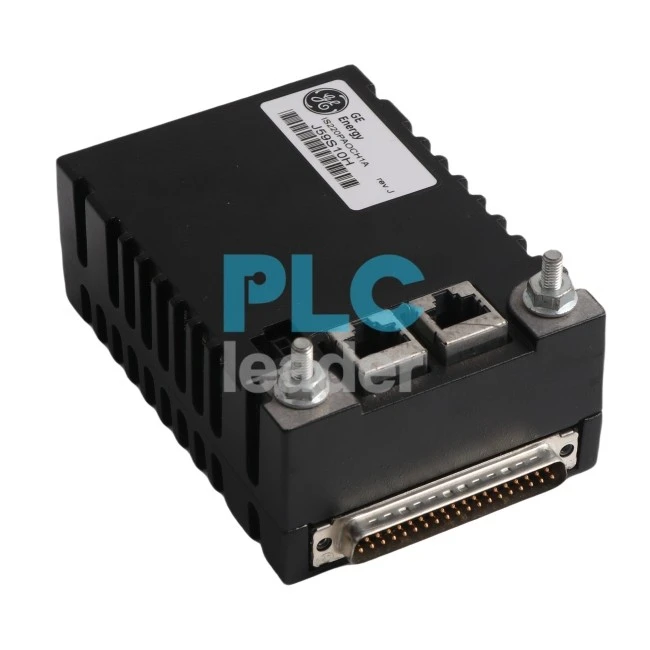

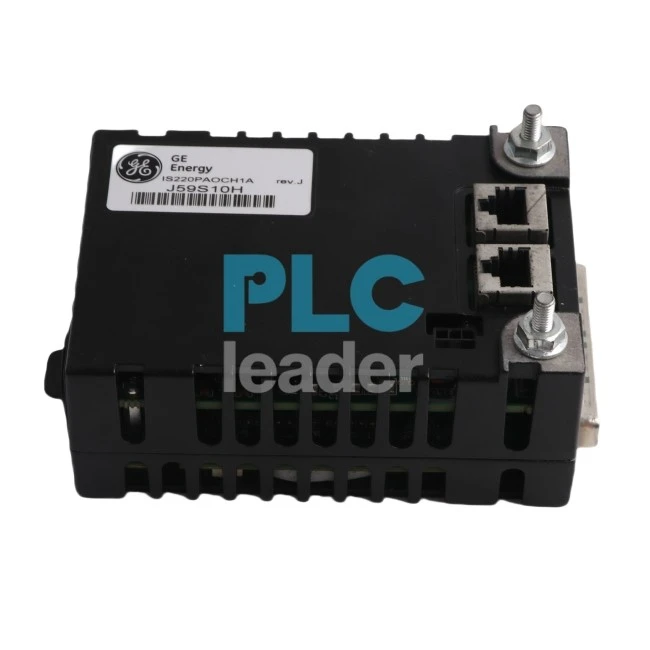

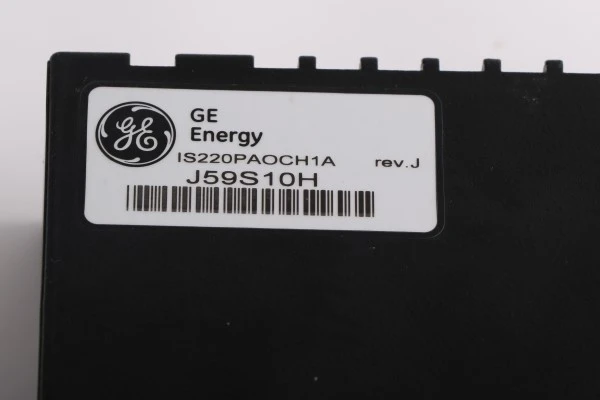

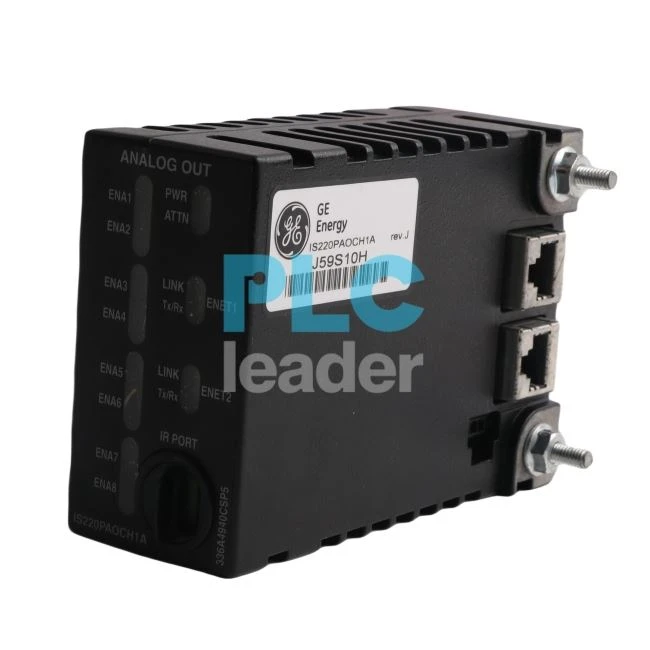

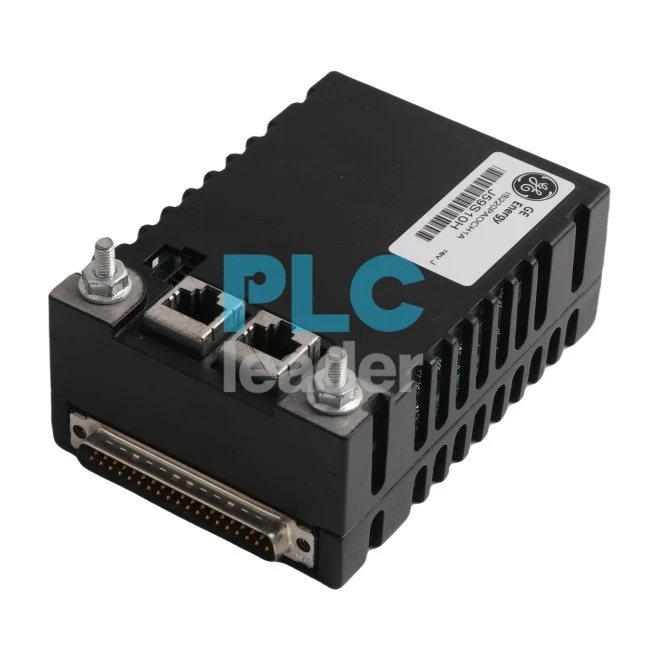

GE IS220PAOCH1A Modulu ta 'Output Analog

Ħarsa ġenerali tal-prodott

IS220PAOCH1Ahuwa modulu tal-ħruġ analogu manifatturat minn General Electric bħala parti minn Mark VIE użat fis-sistemi tal-ġestjoni tal-kontroll tat-turbina tal-gass. Interfaċċa elettrika bejn wieħed jew tnejn netwerks Ethernet I / O u bord tat-terminal tal-ħruġ analogu hija pprovduta mill-output analogu (PAOC). Bord tal-proċessur BPPX u par ta 'bord ta' akkwist imfassal għall-funzjoni ta 'produzzjoni analoga huma t-tnejn preżenti fil-PAOC. Sa tmien simplexes, 0-20 ma l-outputs tal-linja kurrenti jistgħu jiġu pprovduti mill-PAOC, li għandu wkoll konvertitur analogu għal diġitali għall-feedback kurrenti ta 'kull output. RJ doppju -45 Konnetturi Ethernet u input ta 'enerġija bi tliet pin iservu bħala l-inputs tal-PAOC. Il-konnettur tal-bord terminali relatat huwa konness direttament mal-output permezz ta 'konnettur tal-pin DC -37. LEDs tal-indikaturi jintużaw biex juru dijanjostiċi viżwali.

Vicky:sales7@apterpower.com

Tmienja simplex 0-20 ma outputs analogi bi konformità ta '18 V huma inklużi fil-PAOC. Amplifikatur ta 'transistor estern huwa kkontrollat ​​u mmexxi minn konvertitur 16- bit digital-analog (DAC), li jikkontrolla wkoll il-kurrent tal-ħruġ. Biex twissi l-kontroll jekk it-temperatura interna tal-pakkett issir għolja wisq, sensur tat-temperatura jinbena ġewwa l-bord. Barra minn hekk, kull ċirkwit tal-ħruġ analogu għandu relay mekkaniku normalment miftuħ li jikkontrolla jekk l-output huwiex attivat jew diżattivat. Meta r-relay b'diżabilità jkun mitfi, il-ħruġ joħroġ permezz tar-relay u jiftaħ ċirkwit bejn it-tagħbija tal-klijent imwaħħla mal-bord tat-terminal u l-output analogu tal-PAOC. Il-post tar-relay mekkaniku huwa mmarkat minn LED bl-użu tat-tieni kuntatt normalment miftuħ tar-relay.

Il-pakkett I / O PAOC iwettaq it-testijiet awto-dijanjostiċi li ġejjin

Test ta 'power-up li jeżamina l-hardware fuq il-bord tal-proċessur, portijiet Ethernet, RAM, u memorja flash.

• Iċċekkja kontinwament jekk il-provvista ta 'enerġija interna qed topera sewwa
• Li tivverifika li s-sett tal-hardware jaqbel billi jitqabbel id-dejta tal-ID elettronika mill-bordijiet tas-CPU, l-akkwist u t-terminal, imbagħad jiċċekkja li l-kodiċi tal-applikazzjoni mgħobbi mill-memorja flash huwa xieraq għas-sett tal-hardware.
• Reżistenza għall-piż modest tintuża fuq il-bord tat-terminal biex tħoss il-kurrent tal-ħruġ analogu. Biex tivverifika ċ-ċirkwiti fid-diġitali għall-konvertitur analogu qed jiffunzjonaw kif suppost, il-pakkett I / O jikkundizzjona dan is-sinjal u jqabbelha mal-kurrent kmandat.

Il-konformità tar-relay tas-suwiċidju tal-ħruġ analog mal-kundizzjoni kmandata u l-indikazzjoni tal-feedback hija kkontrollata kontinwament.
