Schneider 170AAI14000 Modulu ta 'input Analog

Schneider 170AAI14000 Modulu ta 'input Analog

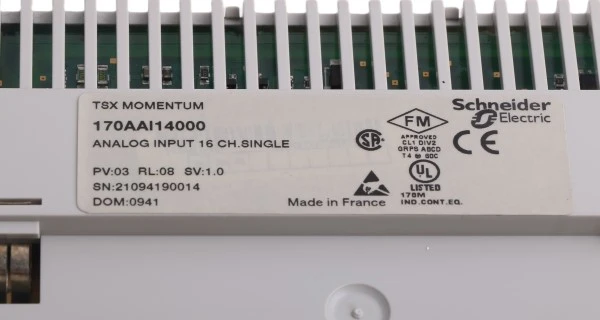

Dan il-prodott huwa parti mill-firxa tal-momentum Modicon, offerta ta 'kontrolluri għal IP2 0 Monoblock I / OS. Din il-bażi analoga ta 'input toffri 16-il input b'riżoluzzjoni sħiħa ffirmata ta' 16bit. Toffri input analog li jvarja minn 4mA sa 20mA, ± 10V, ± 5V. Hemm iżolament bejn il-kanali u l-art f'1780V AC, provvista u art f'500V. Huwa fornut bi 2 blokki terminali li jistgħu jinqalgħu għal konnessjoni elettrika. Għandu 16 LEDs għas-sinjalazzjoni tal-istatus tal-kanal. Id-dimensjonijiet tagħha huma 141.5mm (wisa ') x 47.5mm (fond) x 125mm (għoli). Jiżen 0.215kg. Huwa adattat għall-infrastrutturi u l-enerġija, l-immaniġġjar tal-materjal u applikazzjonijiet sempliċi ta 'kontroll tal-magni. Dan il-prodott huwa ċċertifikat minn CE, CSA, FM Class 1 Division 2 u UL.

Speċifikazzjonijiet ta 'input

Il170- aai -140-00Karatteristiċi 16-il kanal ta 'input analogu, li kull wieħed minnhom huwa waħdu. Huwa jappoġġja tipi ta 'input, inklużi ± 1 0 v, ± 5 V, u 4-20 sinjali MA. Il-modulu joffri riżoluzzjoni tal-bit 12- b'sinjal għal inputs ta 'vultaġġ u jżomm format ta' dejta ffirmat bl-bit 16-. Ir-reżistenza għall-input hija akbar minn 2200 kohm għal sinjali ta 'vultaġġ u inqas minn 0.25 ohm għal sinjali kurrenti, li tiżgura kejl preċiż u affidabbli. Barra minn hekk, filtru ta 'input ta' pass baxx ta '10 kHz huwa integrat biex inaqqas il-ħoss u jipprovdi qari stabbli.

Eżattezza u prestazzjoni

Din il-bażi analoga ta 'input tipprovdi preċiżjoni tal-kejl eċċezzjonali, bi żball ta' eżattezza assoluta ta '± {{{0}}. 15% ta' skala sħiħa f'77 grad F (25 grad) għal ± 1 ± 1 {{11 {11}} V u ± 5 V inputs u ± 0. 25% ta 'skala sħiħa għal 4-20 ma. Anke taħt temperaturi estremi, bħal 140 grad F (60 grad), l-eżattezza tinżamm f '± 0.25% ta' skala sħiħa għal inputs ta 'vultaġġ u ± 0.45% ta' skala sħiħa għal inputs kurrenti. L-apparat għandu drift tat-temperatura ta '30 ppm / grad għal sinjali ta 'vultaġġ u 60 ppm / grad għal sinjali kurrenti, li jiżgura devjazzjoni minima fuq firxa wiesgħa ta' kundizzjonijiet operattivi. Il-ħin ta 'aġġornament huwa inqas minn jew daqs 25 ms, li jipprovdi akkwist ta' data f'waqtu u effiċjenti għal applikazzjonijiet ta 'monitoraġġ u kontroll f'ħin reali.

Karatteristiċi u protezzjoni elettrika

L- 170- AAI -140-00 għandu karatteristiċi komprensivi ta 'protezzjoni elettrika biex jiżgura tħaddim sikur u affidabbli. Toffri iżolament ta '1780 V AC bejn il-kanali u l-art għal minuta u 500 V iżolazzjoni bejn il-provvista u l-art għal minuta, li tipproteġi l-apparat u komponenti konnessi minn ħsarat elettriċi. Il-modulu bażi jinkludi wkoll protezzjoni ta 'polarità b'lura u mekkaniżmu ta' protezzjoni bil-mod intern 2 biex jissalvagwardja kontra inċidenti elettriċi. Barra minn hekk, għandha klassifikazzjoni tal-fjus ta '500 mA-blow għal sigurtà miżjuda. Il-vultaġġ tal-mod standard permissibbli huwa sa 100 V DC jew 250 V AC bejn il-kanali u l-art, u jagħmilha xierqa għal diversi settings industrijali.

Keywords:170AAI14000; Schneider 170AAI14000; 170AAI14000 PDF; 170AAI14000 DASTASHEET; Manwal 170AAI14000; 170AAI14000 ĠODDA

X'tip ta 'inputs is-Schneider Electric 170- AAI -140-00 Appoġġ?

L- 170- AAI -140-00 Analog Input Base jappoġġja 16 inputs analogi waħedhom. Huwa jakkomoda tipi ta 'input, inklużi ± 10 V, ± 5 V, u 4-20 sinjali MA, li jagħmluha versatili għal diversi applikazzjonijiet ta' awtomazzjoni industrijali.

X'inhi r-riżoluzzjoni tal-modulu ta 'input 170- -140-00?

Il-modulu jipprovdi riżoluzzjoni tal-bit 12- b'sinjal għall-inputs tal-vultaġġ u jżomm format tad-dejta tal-bit ffirmat sħiħ {1}}. Din ir-riżoluzzjoni għolja tiżgura kejl preċiż u preċiż għas-sistemi ta 'kontroll u monitoraġġ.

Liema rekwiżiti ta 'poter għandu l- 170- aai -140-00?

Il-modulu jeħtieġ provvista ta 'enerġija esterna ta' ± 30 V DC u għandu dissipazzjoni ta 'enerġija ta' inqas minn jew daqs 5.55 W, li jagħmilha effiċjenti fl-enerġija.

Il-modulu 170- AAI -140-00 għandu indikaturi tal-istatus lokali?

Huwa mgħammar b'16-il LEDs għas-sinjalazzjoni tal-istatus tal-kanal lokali, li jipprovdi mod faċli u faċli biex tiddijanjostika u tissorvelja l-istatus operattiv ta 'kull kanal.
